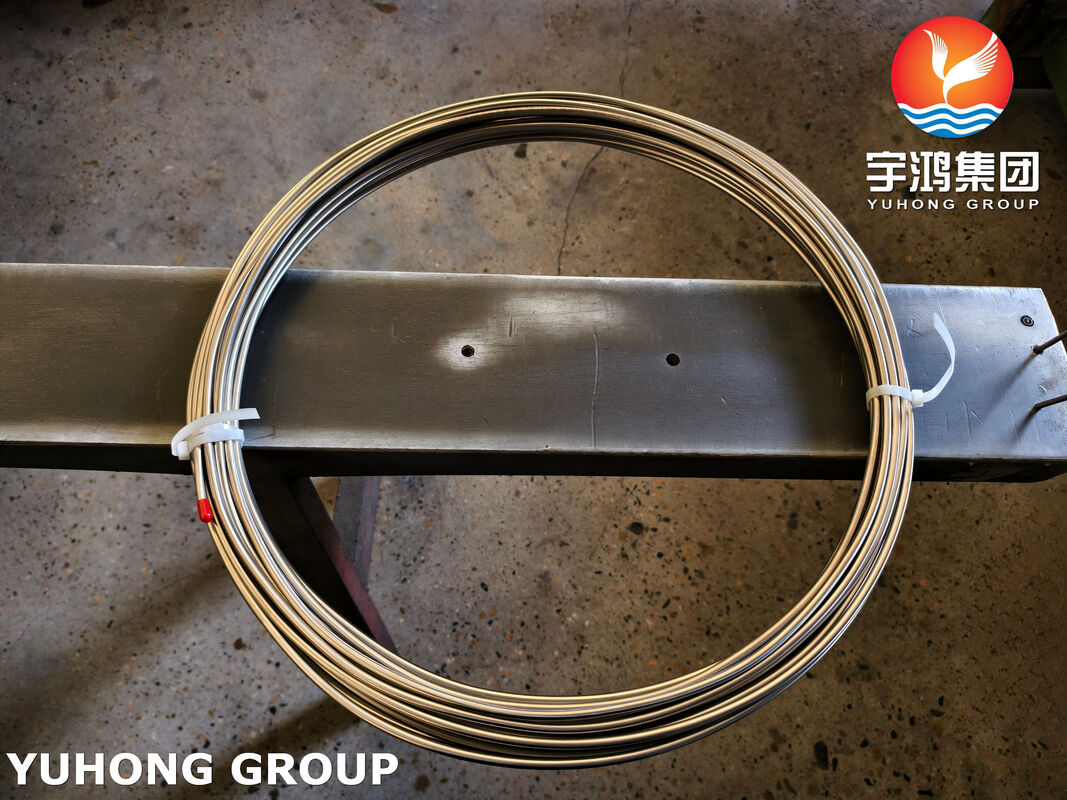

Tubería en espiral del cambiador de calor del tubo inconsútil del acero inoxidable de ASTM A269 TP316L



Un tubo sin costura hecho de acero inoxidable 316L se enrolla en una bobina. Un fluido a alta presión fluye por el interior de la bobina, mientras que otro fluido fluye por el exterior. La forma en espiral crea vórtices giratorios (Dean Vortices) que rompen las capas de fluido estancado, lo que permite una transferencia de calor extremadamente eficiente. La construcción sin costuras de 316L proporciona la resistencia mecánica para contener altas presiones y la resistencia química para sobrevivir en ambientes corrosivos, todo dentro de un paquete compacto, duradero y confiable.



Composición química % de tubería recocida brillante del tubo del intercambiador de calor de acero inoxidable ASTM A269 TP316L

Propiedades mecánicasdeTubería recocida brillante del tubo del cambiador de calor del acero inoxidable de ASTM A269 TP316L


Propiedades físicas deTubería recocida brillante del tubo del cambiador de calor del acero inoxidable de ASTM A269 TP316L

• La forma de bobina no sirve sólo para ahorrar espacio. Cambia fundamentalmente el comportamiento de los fluidos, mejorando drásticamente el rendimiento.
• Remolino y turbulencia inducidos (vórtices Dean): a medida que el fluido fluye a través de una tubería curva (la bobina), la fuerza centrífuga empuja el fluido hacia afuera. Esto crea un patrón de circulación de dos vórtices conocidos como Dean Vortices. Este flujo secundario mezcla constantemente el fluido, obligándolo desde el centro del tubo hasta la pared y viceversa. El resultado es una eficiencia de transferencia de calor mucho mayor (a menudo entre 2 y 4 veces mayor) en comparación con un tubo recto.
• Fuerza centrífuga en el lado de la carcasa: si el fluido del lado de la carcasa también fluye, la forma de la bobina lo dirige en una trayectoria helicoidal. Esto crea su propia turbulencia, frotando el exterior del tubo y evitando que se formen "capas límite" aislantes de fluido estancado.
• Ruta de flujo larga y compacta: puede colocar cientos de pies de tubería continua en un pequeño volumen cilíndrico. Esto proporciona un tiempo de residencia muy largo para la transferencia de calor en un espacio reducido.
• Manejo del estrés térmico: la bobina puede expandirse, contraerse e incluso vibrar ligeramente con los cambios de temperatura. Esto reduce las enormes tensiones térmicas que agrietarían un intercambiador de calor rígido de tubo recto.

Solicitud

• La bobina sin costura ASTM A269 TP316L está sumergida dentro del tanque.
• Se bombea agua fría o un refrigerante a través del serpentín a alta presión.
• El flujo turbulento dentro del serpentín (Dean Vortices) capta agresivamente calor de la pared del tubo.
• Los productos químicos calientes que reaccionan en el tanque circulan por el exterior del serpentín y transfieren su calor a través de la pared delgada y resistente a la corrosión de 316L.
• El refrigerante calentado sale del serpentín, llevándose consigo el peligroso calor de la reacción, manteniendo el reactor a una temperatura segura y estable.
• La construcción sin costuras garantiza que no haya fugas de refrigerante en el costoso lote de productos químicos y el 316L resiste la corrosión de los productos químicos reactivos.
