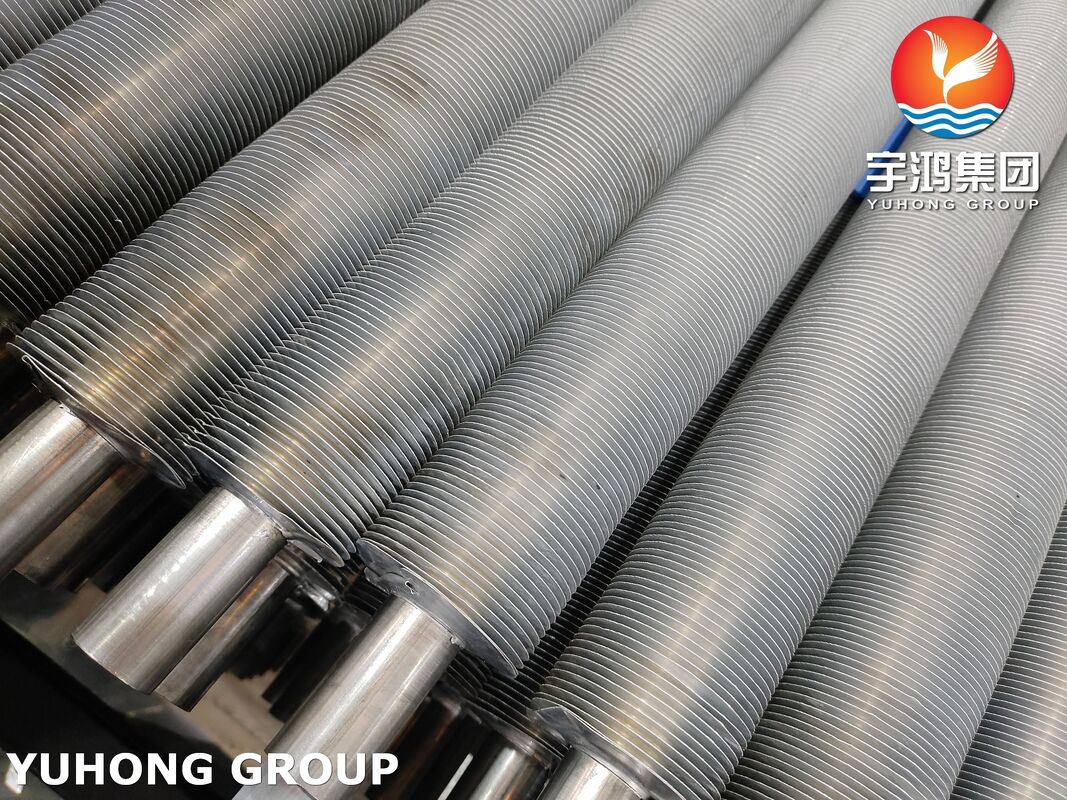

Tubos extrudidos con aletas bimetales para hornos de secado de madera

Nuestros tubos bimetálicos con aletas extruidas están diseñados específicamente para entornos exigentes de hornos de secado de madera donde la durabilidad, la resistencia a la corrosión y un rendimiento superior de transferencia de calor son esenciales. Combinando la resistencia mecánica y la resistencia a la corrosión de los tubos de base de acero inoxidable EN 10217-7 1.4301 con la excepcional conductividad térmica de las aletas de aluminio, estos tubos con aletas brindan un funcionamiento confiable y una vida útil prolongada en condiciones continuas de secado industrial.

El proceso de fabricación por extrusión crea una unión mecánica permanente entre el manguito de aletas de aluminio y el tubo central de acero inoxidable. A diferencia de las construcciones de aletas enrolladas o unidas, las aletas extruidas ofrecen una integridad estructural mejorada y una excelente resistencia a la vibración, los ciclos térmicos y los daños mecánicos, lo que las convierte en una opción ideal para los sistemas de curado y secado de madera.

• Alta eficiencia térmica para ciclos acelerados de secado de la madera.
• Excelente resistencia a la corrosión en ambientes húmedos del horno.
• Fuerte unión mecánica lograda mediante tecnología de extrusión.
• Durabilidad superior de las aletas frente a daños por limpieza y manipulación
• Distribución uniforme del calor en toda la superficie del intercambiador de calor.
• Requisitos de mantenimiento reducidos y vida útil más larga
• Adecuado para sistemas de calefacción de vapor, agua caliente, aceite térmico y baja presión.
• Dimensiones personalizables para adaptarse a varios diseños de hornos.

• Estándar de materiales: EN 10217-7
• Grado: Acero inoxidable 1.4301
• Grados equivalentes:
  • AISI 304
  • UNS S30400
  • X5CrNi18-10

• Material: Aluminio de grado industrial
• Aleación típica: Aluminio 1050A o equivalente
• Pureza: ≥99,5% Al
• Excelente conductividad térmica para una transferencia de calor eficiente.

Se extruye a presión una funda de aluminio sin costuras sobre el tubo de acero inoxidable utilizando un equipo de aletas especializado. Durante el proceso de extrusión, el aluminio se deforma plásticamente para formar aletas integrales continuas mientras se comprime firmemente sobre la superficie del tubo base.

Este proceso asegura:

• Contacto circunferencial completo
• Resistencia de contacto térmico mínima
• Alta resistencia a la extracción
• Estabilidad operativa a largo plazo

Las siguientes dimensiones representan nuestra capacidad de producción típica. Las dimensiones personalizadas están disponibles a pedido.

Las aplicaciones típicas de calentadores de hornos suelen utilizar:

• Tubos con aletas de 25,4 mm * 57 mm
• Tubos con aletas de 31,75 mm * 57 mm
• Tubos con aletas de 38,1 mm * 70 mm

Para garantizar una calidad constante y un rendimiento confiable en el campo, cada lote de producción se somete a procedimientos de inspección integrales.

• Verificación del diámetro exterior del tubo base
• Medición del espesor de pared
• Inspección de altura de aletas
• Verificación del paso de las aletas
• Medición del diámetro exterior con aletas
• Confirmación de tolerancia de longitud

Los tubos de base se prueban hidrostáticamente de acuerdo con los requisitos EN aplicables para verificar la integridad de la presión antes de las operaciones de aletas.

Se pueden realizar pruebas no destructivas de corrientes parásitas para identificar posibles discontinuidades en la superficie o el subsuelo.

Los tubos con aletas completos pueden someterse a pruebas de fugas neumáticas a petición del cliente.

La adhesión mecánica entre las aletas de aluminio y el tubo de acero inoxidable se verifica mediante evaluaciones de deformación y desprendimiento.

• Continuidad de las aletas
• Defectos superficiales
• Daño mecánico
• Formación de rebabas
• Calidad de acabado final

La documentación de trazabilidad completa se mantiene durante toda la producción, incluyendo:

• Certificados de materia prima
• Números de calor
• Informes de inspección
• Registros de prueba

También se pueden organizar inspecciones de terceros por parte de organizaciones como SGS, TÜV, BV o representantes designados por el cliente.

Estos tubos bimetálicos con aletas extruidas se utilizan ampliamente en:

• Hornos de secado de madera
• Cámaras de curado de madera
• Sistemas de calefacción de hornos alimentados con biomasa.
• Instalaciones de secado calentadas por vapor.
• Calentadores de horno de agua caliente
• Plantas industriales de procesamiento de madera.
• Equipos de secado agrícola

La transferencia de calor eficiente influye directamente en la calidad del secado, el consumo de energía y el rendimiento de la producción. Nuestros tubos bimetálicos con aletas extruidas maximizan la eficiencia del intercambio de calor mientras mantienen una excelente resistencia a la corrosión y al desgaste mecánico.

El resultado es:

• Ciclos de secado más rápidos
• Uniformidad de temperatura mejorada
• Consumo de combustible reducido
• Menores costos de mantenimiento
• Vida útil extendida del equipo
• Mayor confiabilidad operativa

Para los fabricantes de hornos, contratistas de mantenimiento e instalaciones de procesamiento de madera que buscan un rendimiento a largo plazo, estos tubos con aletas proporcionan una solución de calefacción robusta y rentable diseñada para servicios industriales exigentes.
